11月20日上午6點50分GS12000-T型超大鉆機施工現場傳來捷報，谷登大鉆機再創輝煌業績，GS12000-T型超大鉆機首戰告捷——中俄東線天然氣管道東線潮白新河（Φ1219mm×1256m）順利穿越成功！8月中旬，江蘇谷登工程機械裝備有限公司首臺GS12000-T型超大鉆機交付義烏恒東市政工程有限公司，奔赴國家重點工程——中俄天然氣管道東線工程主戰場，經過三個月的征程，取得傲人成績。

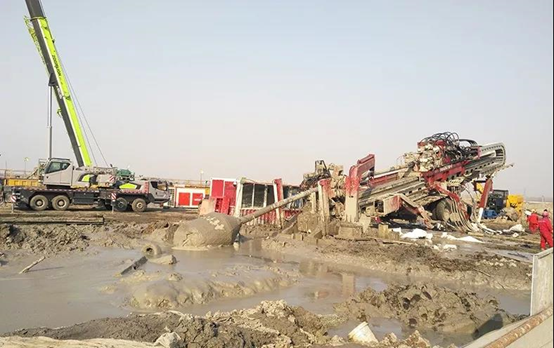

圖1：中俄天然氣管道東線潮白新河穿越成功

一、工程概況
工程名稱：中俄天然氣管道東線潮白新河定向穿越工程；
施工單位：浙江義烏市恒東市政工程公司；
項目特點：唐山-寶坻段?1219mm×1256m（鋼管）潮白新河定向穿越工程，再次實現大型水平定向鉆機成功穿越江海。
地質條件：入土點和出土點為黑黏土，穿越地層多為河流淤泥、沙層等。
工程難點：河底穿越地質條件復雜，流沙淤泥較重，擴孔難度大。

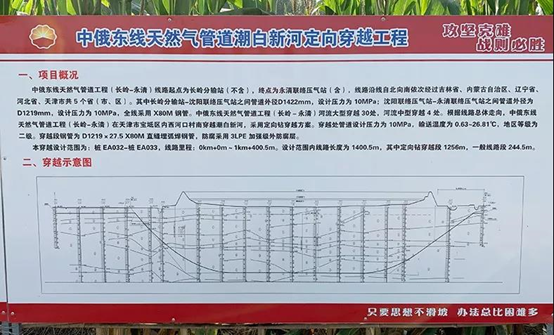

圖2：項目概況


二、施工設備
“谷登機械”GS12000-T型超大鉆機、“谷登機械”GN2500型泥漿泵站、地磁 Paratrack II 導向儀等。

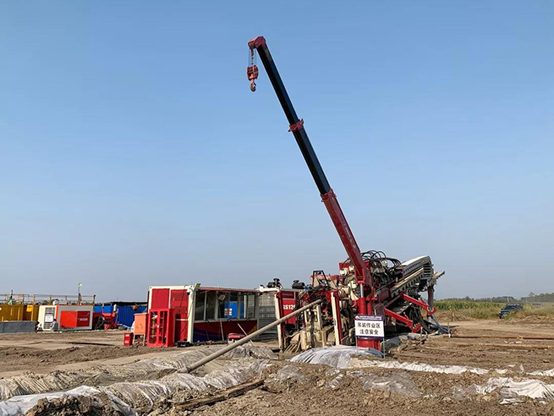

圖3: “GS12000-T型”超大鉆機

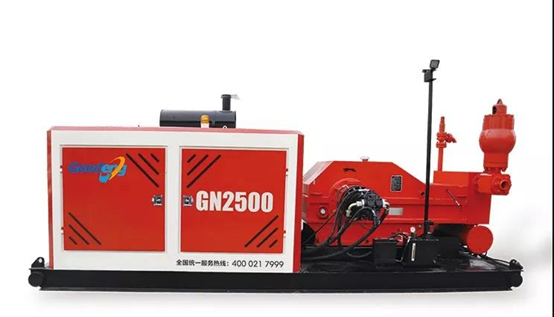

圖4：GN2500型泥漿泵站


三、技術保障
風險預防：無縫銜接工序,盡量縮短施工周期；
五級擴孔：500mm、800mm、1100mm、1400mm、1600mm；
拖  管：使用1400mm擠擴式擴孔器配合回拖管道。

四、施工過程
導向: 歷時4天，導向速度為 15-20min/根，扭矩4-5MPa，推拉力在3-4MPa，泥漿排量800L/min；
一級擴孔：500mm擠擴式擴孔器,扭矩6-8MPa，拉力4-5MPa，泥漿排量800L/min；
二級擴孔：800mm擠擴式擴孔器,扭矩7-9MPa，拉力4-5MPa，泥漿排量1100L/min；
三級擴孔：1100mm擠擴式擴孔器,扭矩8-11MPa，拉力5-6MPa，泥漿排量1400L/min；
四級擴孔：1400mm擠擴式擴孔器,扭矩10-13MPa，拉力5-6MPa，泥漿排量1700L/min；
五級擴孔：1600mm擠擴式擴孔器,扭矩12-16MPa，拉力5-7MPa，泥漿排量2000L/min；
清孔：1600mm擠壓式擴孔器，扭矩8-10MPa，推拉力5-7MPa，速度10min/根，泥漿排量2000L/min；
拖管：2019年11日19日9點開始拖管，扭矩為7-8MPa,拉力10-14MPa，泥漿排量1000L/min。2019年11月20日6點50分成功回拖，歷時22小時。

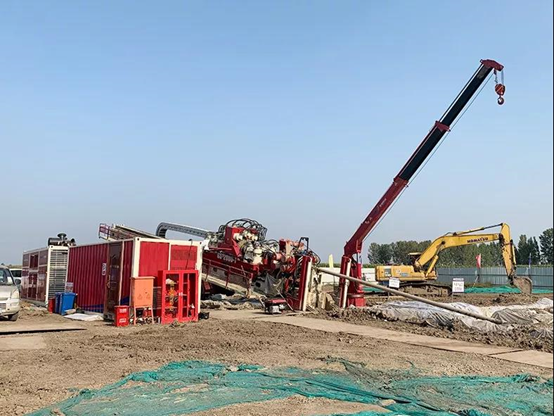

圖5：導向準備中

圖6：導向進行中

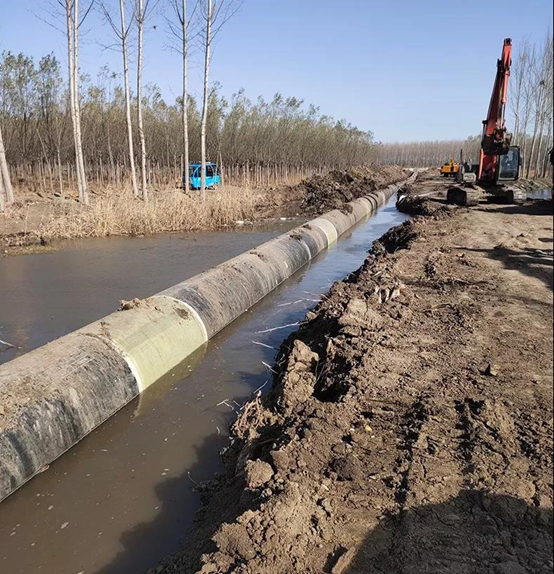

圖7：拖管進行中

圖8：拖管進行中

圖9：眾志成城，拖管成功

五、輔助泥漿
膨潤土用量：550-600噸；
泥漿混配：膨潤土、火堿、純堿、CMC等。

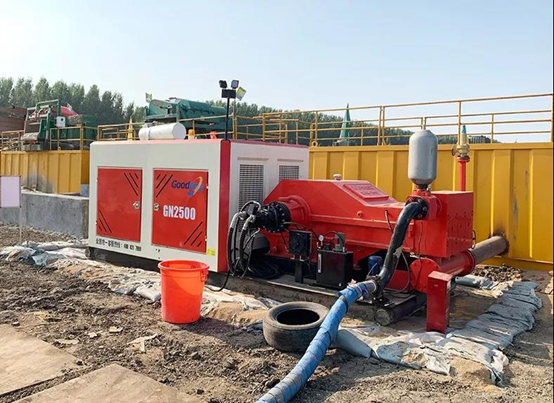

圖10：GN2500型泥漿泵站工作中

圖11：拖管成功的喜悅


六、工程小結

        中俄天然氣管道東線潮白新河（?1219mm×1256m）穿越工程, 由“谷登機械”生產的GS12000-T型超大水平定向鉆機完成，再次實現“谷登機械”大型水平定向鉆機成功穿越江海，為復雜環境穿越樹立了典范，為我國今后復雜環境施工作業積累了更多寶貴經驗！

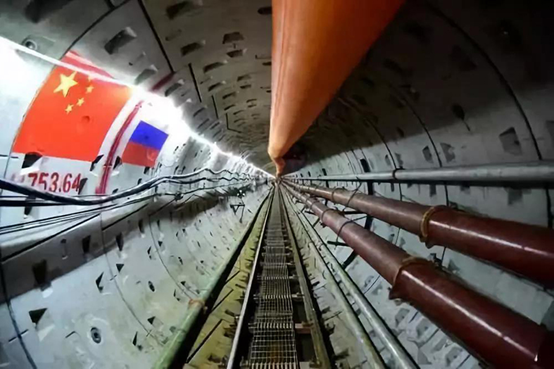

圖12：中俄天然氣管道東線

附：中俄天然氣管道東線
      中俄天然氣管道東線工程被視為中俄兩國加強全面能源合作伙伴關系、深化全面戰略協作伙伴關系的又一重要成果，中方境內起點位于黑龍江省黑河市的中俄邊境，終點為上海市，全長3371公里，是我國目前口徑最大、壓力最高的長距離天然氣輸送管道。
