2021年11月12日16:06 “谷登機械”GS12000-L超大型鉆機再創佳績——助力唐山LNG外輸管線項目(曹寶段)控制性工程一標段Φ1422mm×1320m潮白新河定向穿越工程回拖順利完成，歷時12.5小時！

1.工程概況

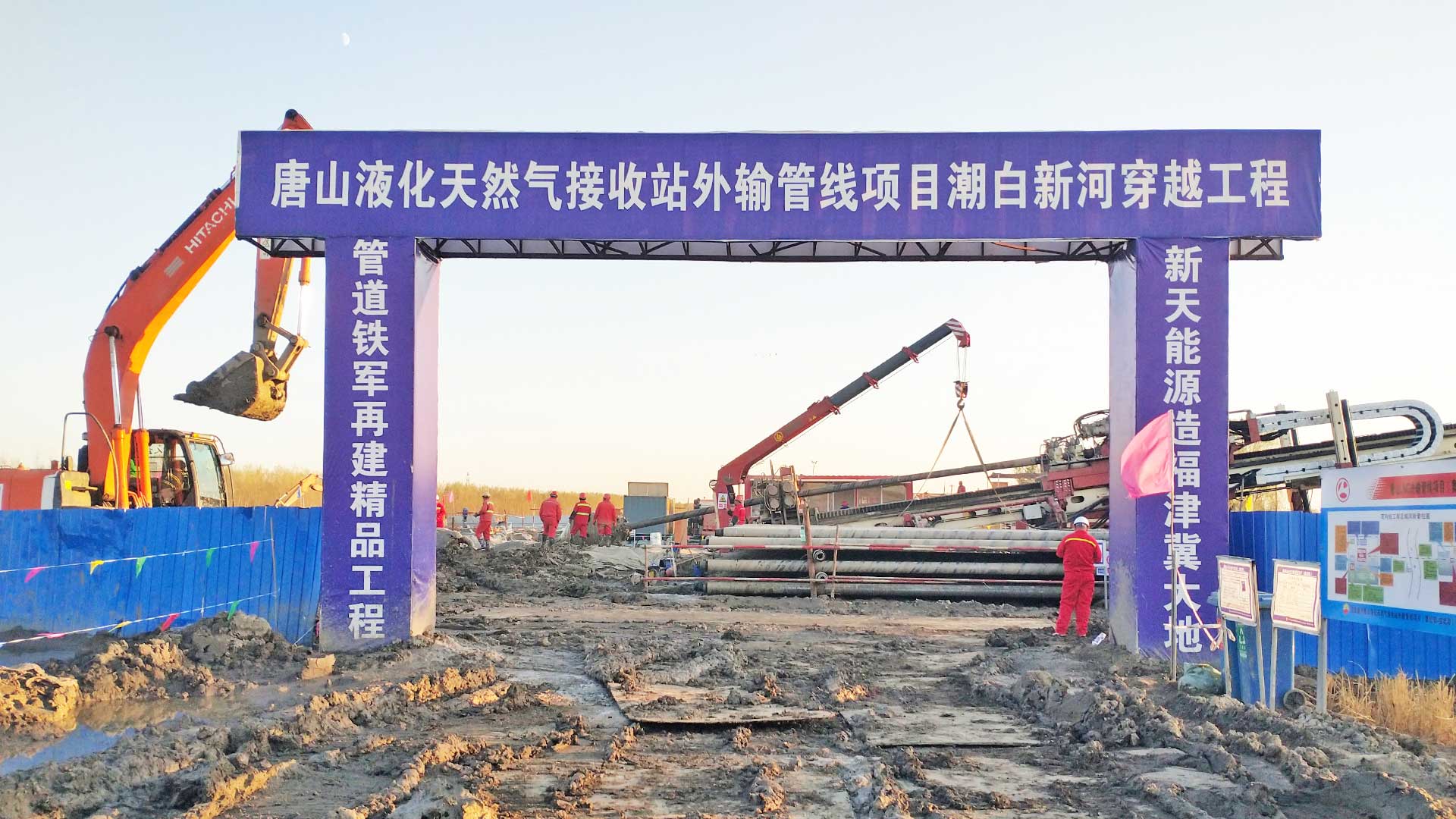

項目名稱：唐山LNG外輸管線項目(曹寶段)控制性工程一標段潮白新河定向穿越工程

施工單位：義烏恒東&天津澤鴻

工程概況：唐山LNG外輸管線項目(曹寶段)起自唐山LNG項目接收站圍墻外第一道焊口處，止于天津市寶坻區寶坻分輸站(含)，線路全長173.1公里，沿線途經河北省唐山市曹妃甸區、豐南區，天津市寧河區、寶坻區。管道設計輸氣量224 x 108Nm3/a，設計壓力10MPa，管徑D1422mm，全線采用X80M鋼管。根據線路總體走向，唐山LNG外輸管線項目在天津市寶坻區黃莊鎮李煥莊村南約1km附近穿越潮白新河，采用定向鉆穿越方案。穿越處管道設計壓力為10MPa，輸送溫度為-3.6°C~20C，地區等級為二級。穿越段鋼管為D1422x30.8mmX80M直縫埋弧焊鋼管，防腐采用3LPE加強級外防腐層。光纜套管為D114 x 5.0mm Q235B無縫鋼管。穿越工程等級為大型。穿越設計范圍內穿越段水平長度1319.96m，其中定向鉆穿越水平長度1289. 96m。

2.施工設備

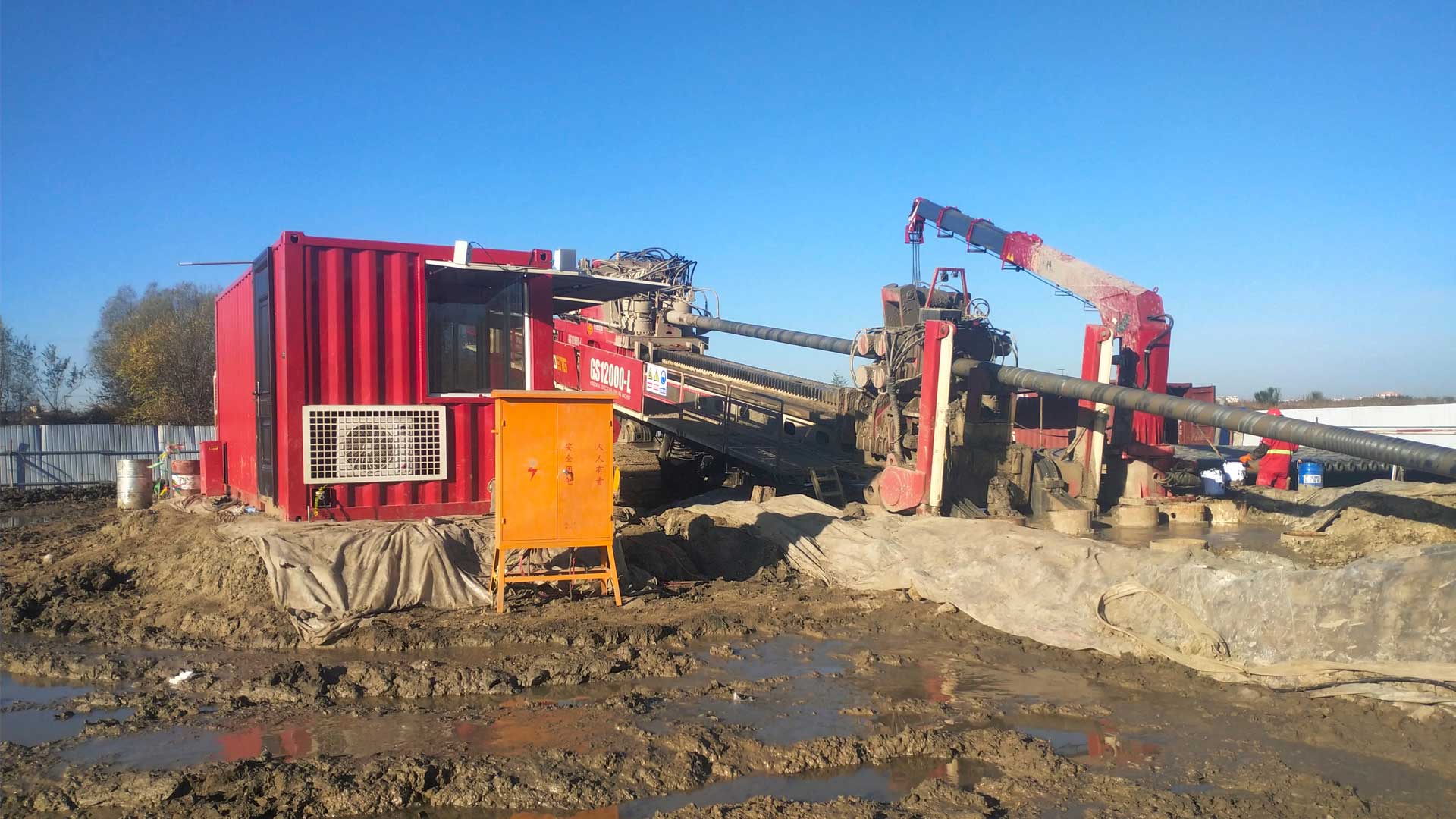

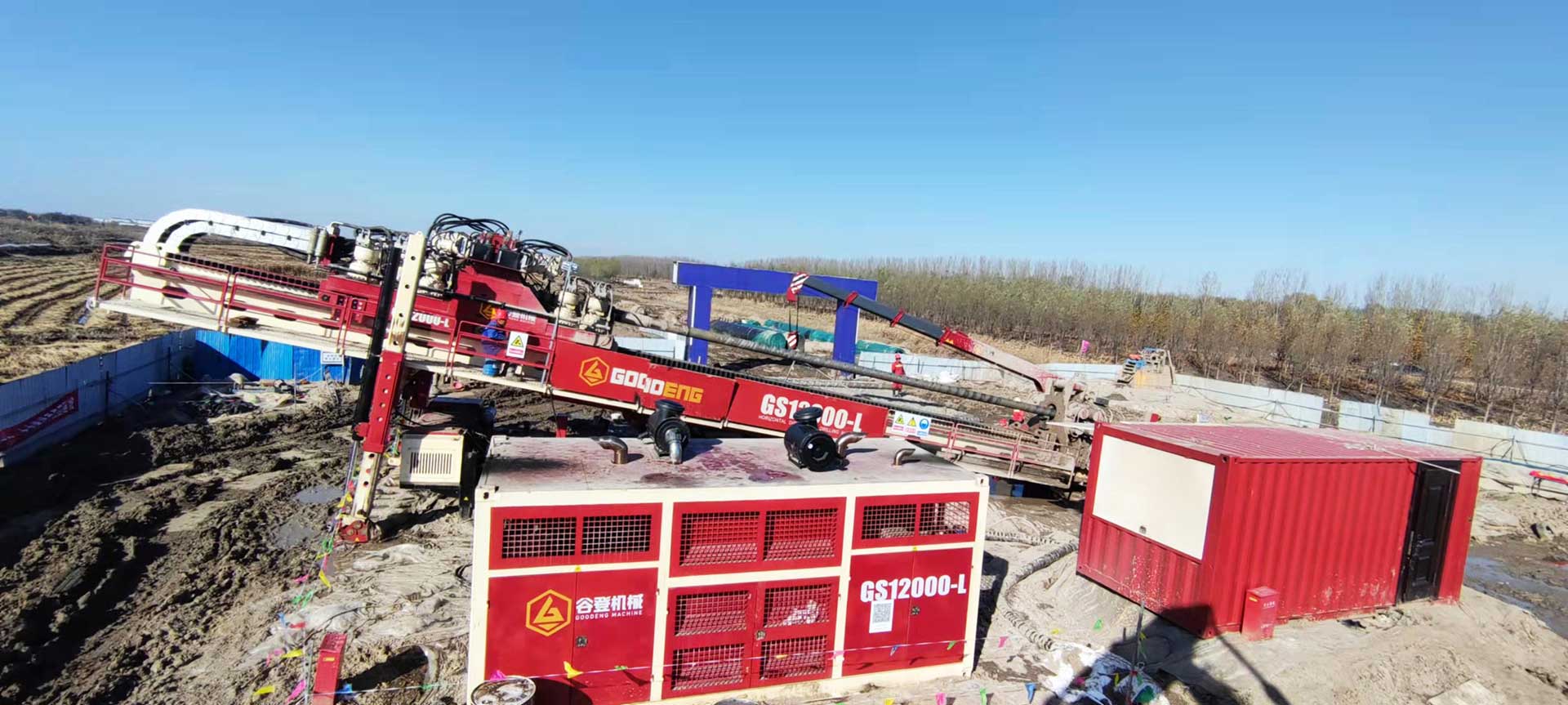

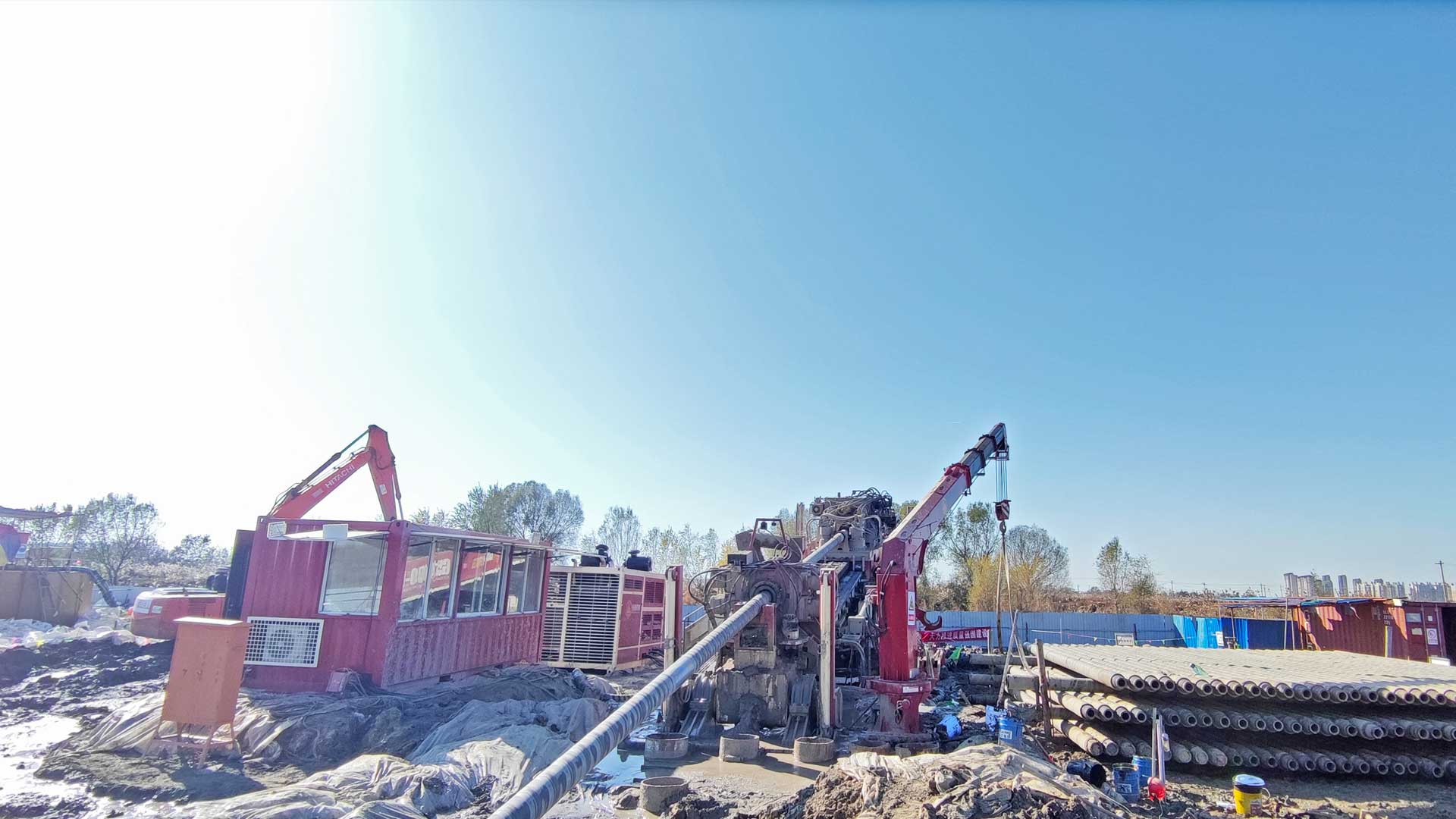

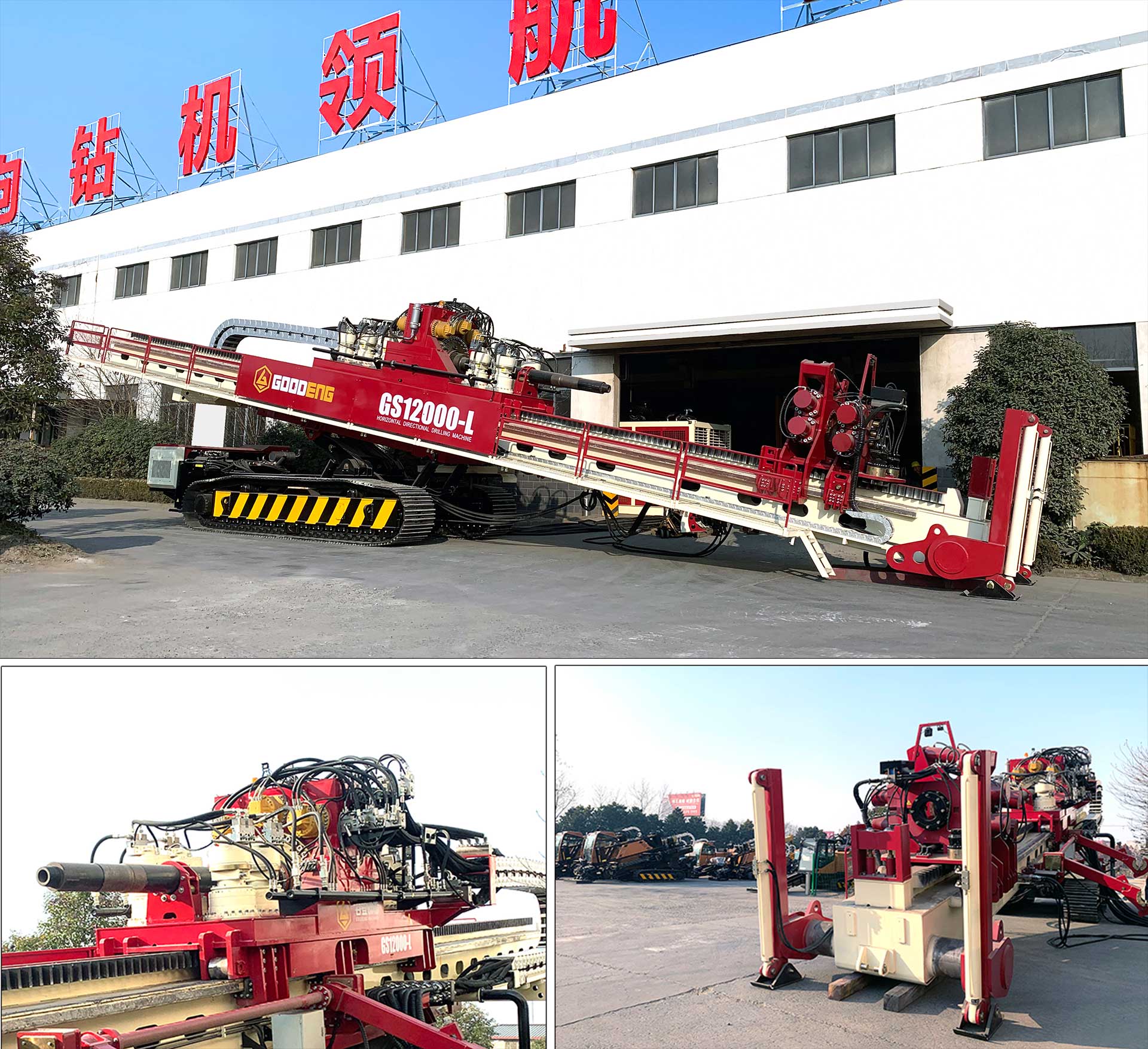

本工程配備“谷登機械”GS12000-L型大鉆機、GN2500型泥漿泵站及GT5000型推管機。

2.施工介紹

該定向鉆穿越工程于9月25日開始于11月12日回拖完成，歷時43天。

至11月3日，累計完成六級擴孔（最大擴孔尺寸1850mm）。

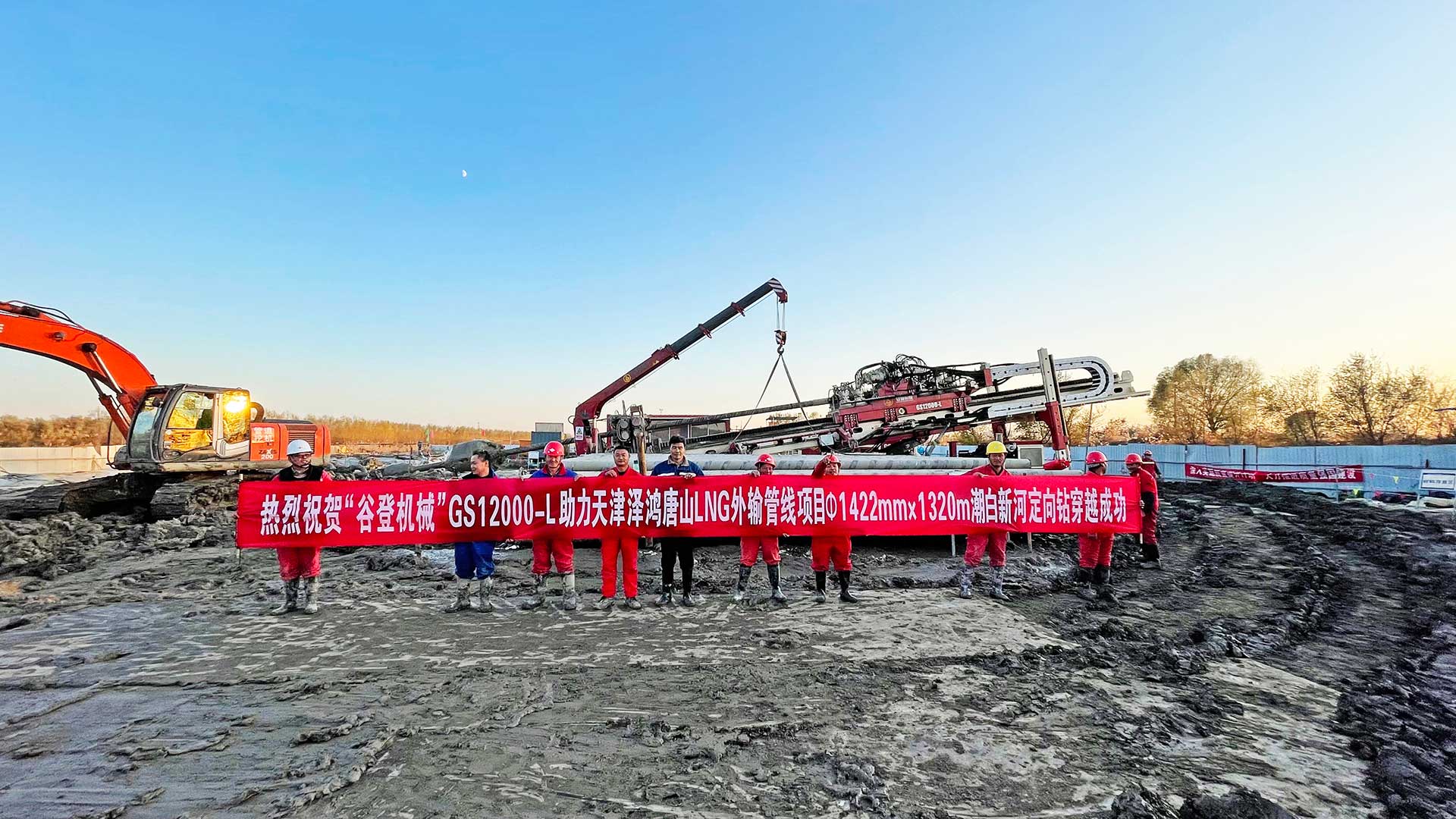

11月12日早上3時30分開始回拖，歷時12小時30分于下午4點回拖成功。

一級擴孔：10月7日至10月9日，擴孔孔徑650mm，泥漿泵流量1.3m3/min;

二級擴孔：10月10日至10月12日，擴孔孔徑950mm，泥漿泵流量1.3m3/min;

三級擴孔：10月14日至10月18日，擴孔孔徑1200mm，泥漿泵流量1.5m3/min;

四級擴孔：10月19日至10月23日，擴孔孔徑1400mm，泥漿泵流量1.5m3/min;

五級擴孔：10月24日至10月28日，擴孔孔徑1600mm，泥漿泵流量1.5m3/min;

六級擴孔：10月31日至11月3日，擴孔孔徑1800mm，泥漿泵流量1.5m3/min;

拖管：11月12日，1500擴孔器，泥漿泵流量1.5m3/min;
