一、工程概況

工程名稱：中科一體化配套湛江-廉江成品油管道工程海域定向鉆穿越工程

業主方、建設方：中國石化銷售有限公司華南分公司

施工單位：中石化勝利油建工程有限公司

項目特點：超過4公里的超長距離定向鉆穿越，國內最長陸海定向鉆項目

地質條件：素填土、淤泥、粉質粘土、中風化玄武巖

地形條件：通明海灣定向鉆的入土點位于東山鎮文參下村，通明海灣定向鉆出土點位于湖光鎮蔡屋村羅雷廟南側海堤邊的農田里，交通較便利。

工程難點：

1、超長距離（4071米）定向穿越；

2、地質結構復雜，泥漿配比要求高；

3、確保管道預制曲線滿足曲率半徑要求，管道才能成功回拖。

圖1：南海通明海峽平面圖

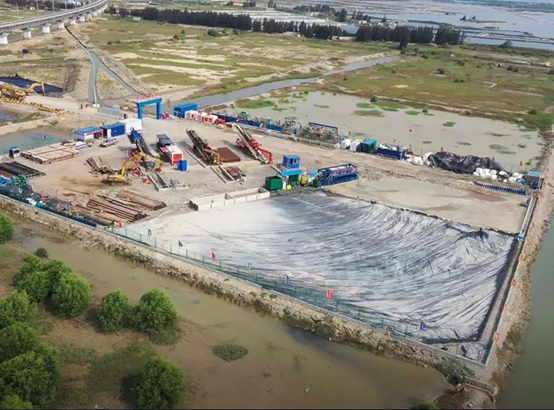

圖2：施工前現場俯瞰圖

二、施工設備

 GS6000-T型鉆機2臺、GS5000-L型鉆機2臺、GT5000型推管機1臺、CN2500型泥漿泵6臺、美國ParaTrack2地磁導向儀2臺。

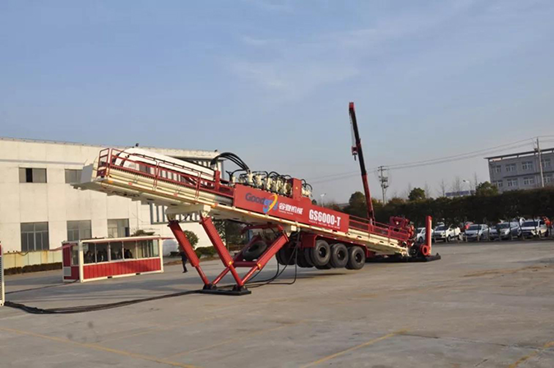

圖3：“谷登機械”GS6000-T型水平定向鉆機

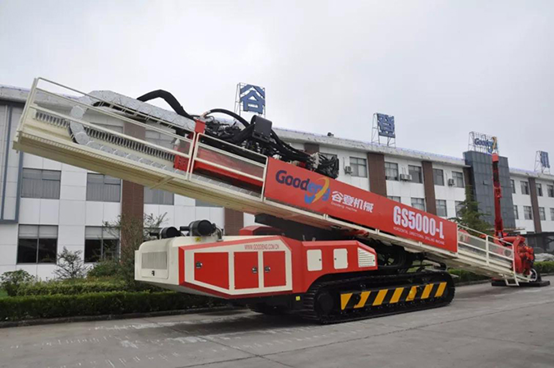

圖4：“谷登機械”GS5000-L型水平定向鉆機

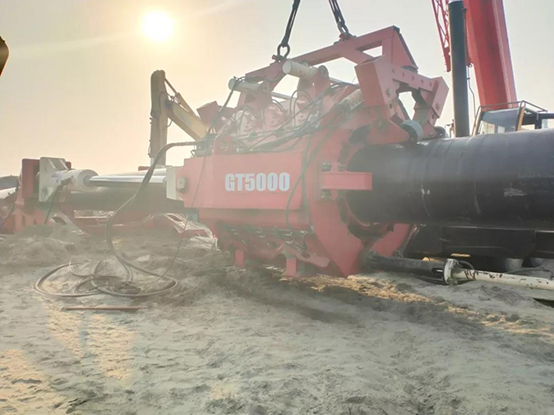

圖5：“谷登機械”GT5000型推管機

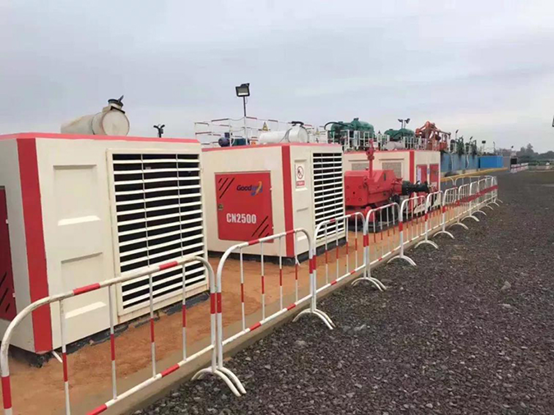

圖6：“谷登機械”GN2500型泥漿泵

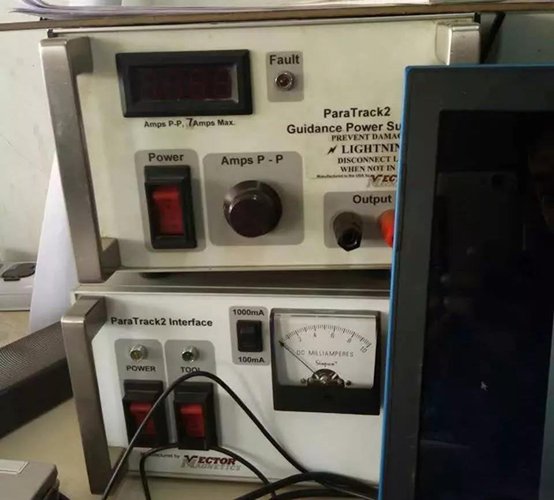

圖7：美國ParaTrack2地磁導向儀

三、技術保障

風險預防：現場配備GT5000推管機1臺；管道回拖時，全程綜合采用滾輪架和發送管溝的方式進行管道發送，對所有轉彎點進行了加強保護。

二級擴孔：使用500mm、800mm流道式擴孔器。

拉    管：使用桶式擴孔器回拖。

四、施工時間

開鉆時間：2019年3月15日；

拖管完成時間：2019年5月17日。

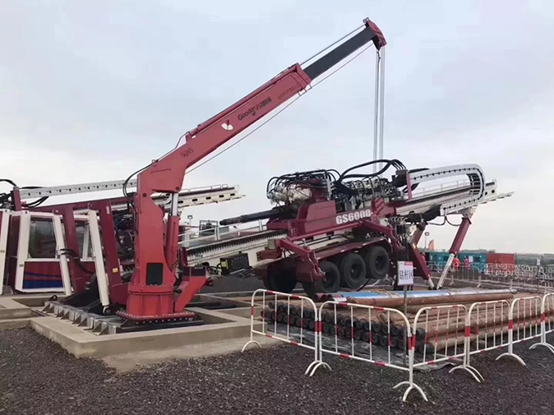

圖8：施工前現場準備秩序井然

圖9：施工前現場準備秩序井然

圖10:導向開始

圖11：擴孔中

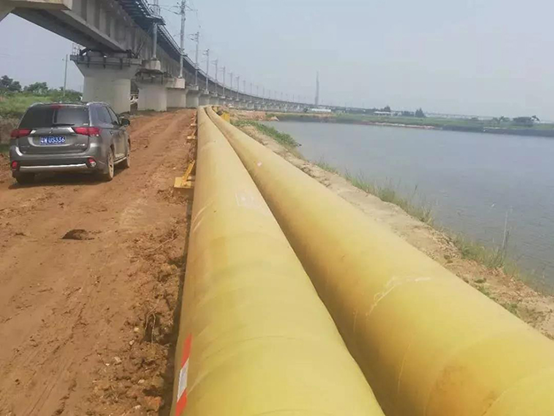

圖12：焊接完成的鋼管擺放圖

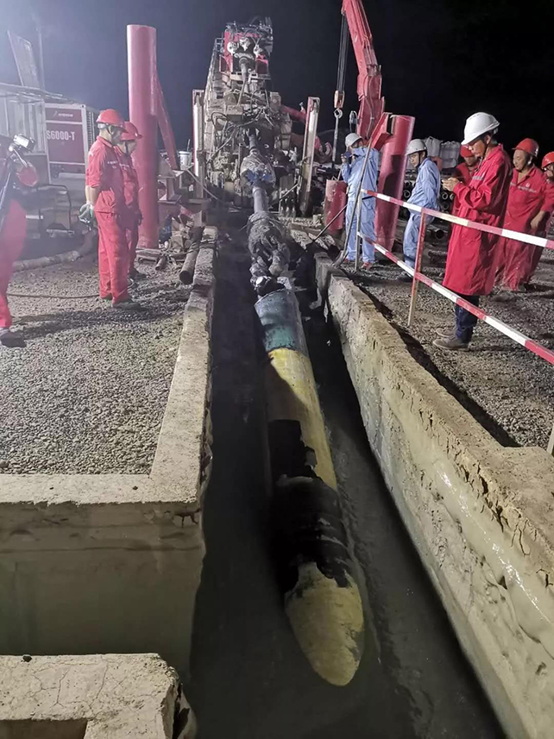

圖13：拖管中

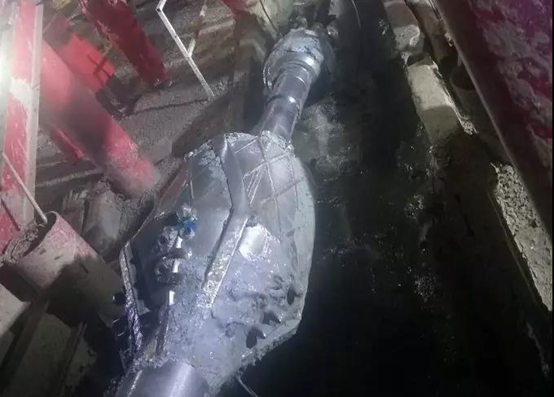

圖14：拖管成功

圖15：拖管成功——滿心喜悅

五、輔助泥漿

泥漿參數：馬氏漏斗粘度80S-100S。

六、工程總結

通過中科一體化配套湛江——北海成品油管道工程項目，完成國內超長距離首次穿越工程，實現了工程效益最大化，為今后承攬類似工程積累了經驗。

中科一體化配套湛江——北海成品油管道工程海底定向鉆穿越工程由中國石化銷售華南分公司建設，中石化勝利油建公司負責施工。該項目主管線施工周期61天，穿越總長度4071米，刷新了中國大陸海底定向鉆穿越長度紀錄，解決了“中科煉化配套成品油管道項目”中最關鍵、最難的一道障礙。
